Система опреснения DTRO на салазках предназначена для обработки сточных вод, где традиционные системы обратного осмоса страдают от быстрого загрязнения, образования накипи и нестабильной работы.
Благодаря использованию мембранной технологии с дисковыми трубками, система обеспечивает надежное опреснение и концентрирование воды в условиях высокой солености и сильного загрязнения.Система поставляется в виде комплекта, смонтированного на салазках, а также может быть интегрирована в контейнерный корпус для эксплуатации в суровых условиях, на удаленных объектах и для быстрого развертывания.
Мы оказываем инженерную поддержку, включая консультации по выбору системы, рекомендации по анализу питательной воды и оптимизацию конфигурации в соответствии с требованиями проекта.

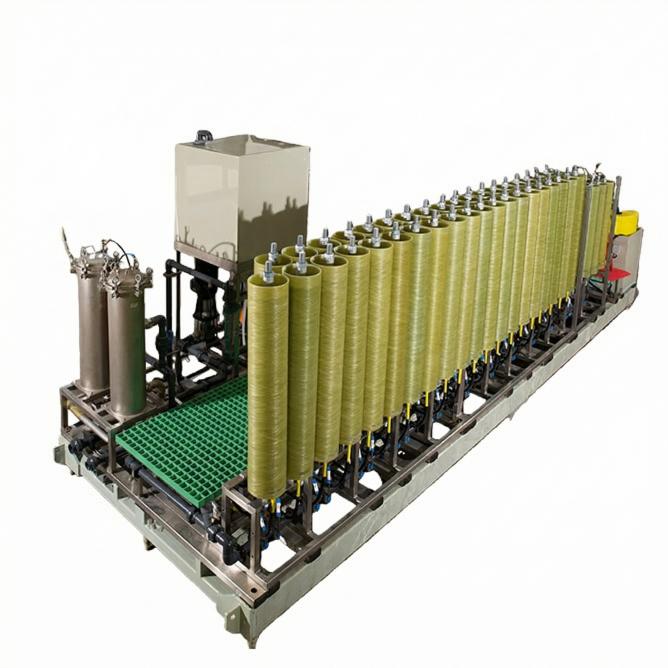

Система обратного осмоса с дисковыми трубками на салазках (DTRO)
Система DTRO, смонтированная на салазках, объединяет дисковые трубчатые мембранные модули, насосы высокого давления и контрольно-измерительные приборы в компактном корпусе.

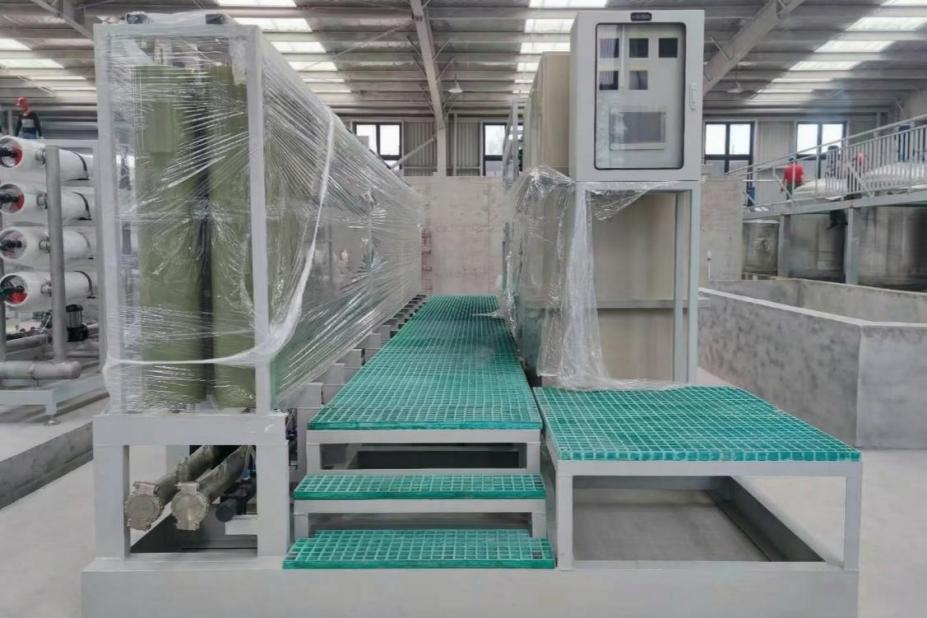

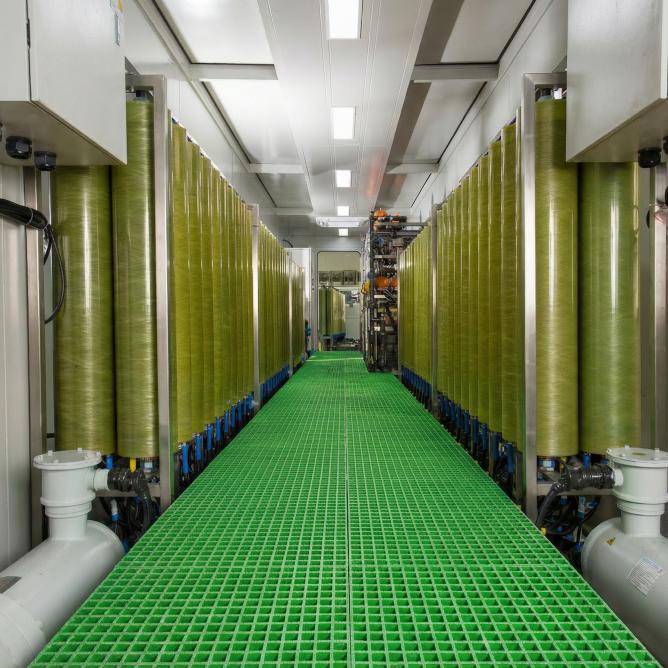

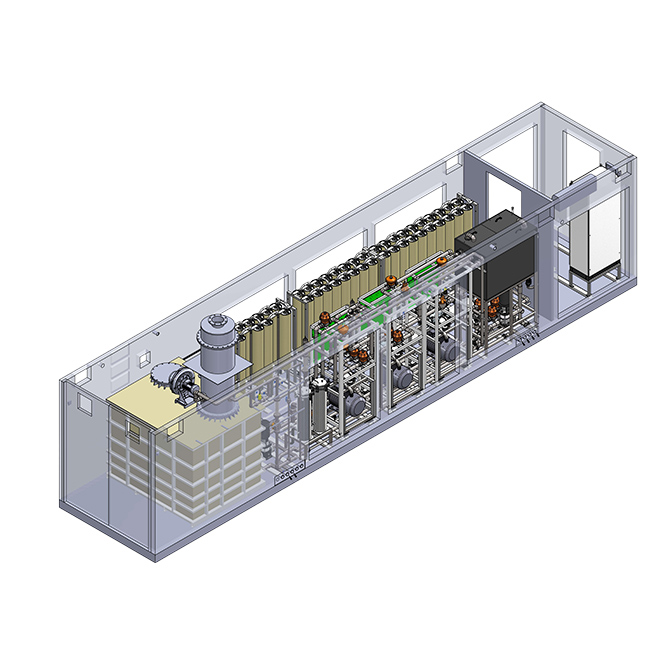

Он разработан для применений, требующих повышенной противообрастающей способности, высокой концентрации активных веществ и надежной долговременной работы.В зависимости от условий проекта система DTRO может поставляться в салазках или в контейнерном исполнении, что обеспечивает модульную установку и гибкое развертывание на объекте.
Основные характеристики
Размещение системы
•Источник воды
морская вода, солоноватая вода с высокой соленостью, рассол, промышленные сточные воды с высоким содержанием обрастаний
•Роль процесса
Надежная установка для опреснения/глубокого концентрирования, предназначенная для работы в жестких условиях подачи сырья.
•Использование на последующих этапах производства
повторное использование очищенной воды, водоснабжение или дальнейшая доводка.
Типичные области применения
• Опреснение морской воды в условиях высокого риска обрастания
• Концентрация и уменьшение объема рассола с высокой соленостью
• Предварительная очистка сточных вод с нулевым сбросом сточных вод и обработка сточных вод с высоким содержанием растворенных твердых веществ.
• Прибрежные промышленные объекты и системы водоснабжения для технологических процессов
• Удаленные объекты, требующие стабильной работы системы опреснения воды.

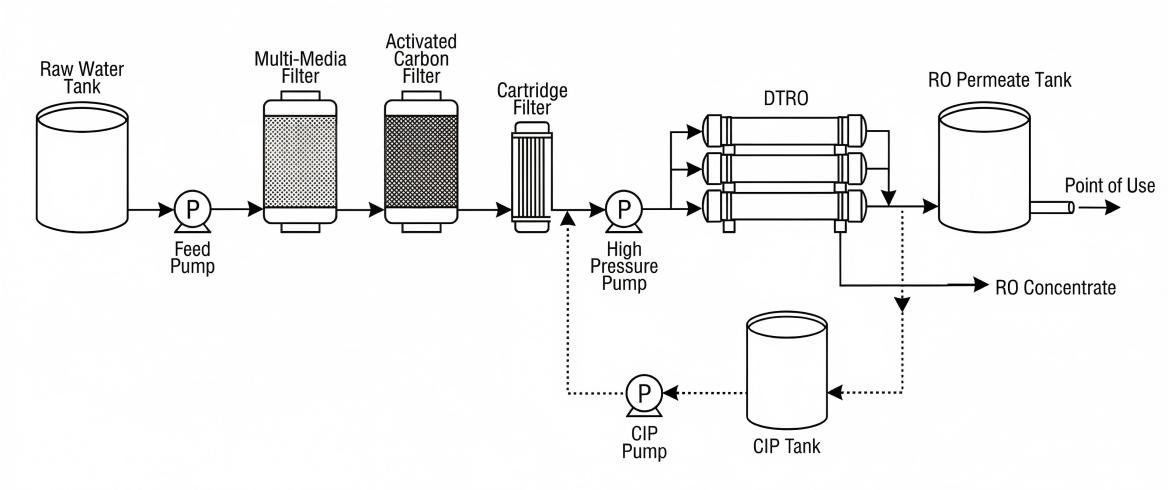

Обзор процесса системы DTRO
Шаг 1 – Предварительная обработка питательной воды
Неочищенные сточные воды проходят предварительную очистку с помощью многослойной, угольной и картриджной фильтрации для снижения содержания взвешенных твердых частиц и защиты мембран DTRO.
Шаг 2 – Насос высокого давления
Подготовленная питательная вода подается под давлением с помощью насоса высокого давления для соответствия эксплуатационным требованиям DTRO.
Шаг 3 – Дисковая трубчатая сепарация обратного осмоса
Вода проходит через мембранные модули с дисковыми трубками, обеспечивая эффективное разделение в условиях высокой солености и сильного загрязнения.
Шаг 4 – Сбор пермеата
Очищенный пермеат собирается в резервуаре для пермеата обратного осмоса для повторного использования или дальнейшей утилизации.
Шаг 5 – Выгрузка концентрата
Концентрированный рассол сбрасывается для дальнейшей обработки, уменьшения объема или переработки в соответствии с принципом нулевого сброса сточных вод (ZLD).
Шаг 6 – CIP-очистка
Специализированная система CIP позволяет проводить химическую очистку для восстановления работоспособности мембраны и обеспечения стабильной работы в течение длительного времени.
Технические характеристики
| Модель | EET-DTRO-M25 | ВОСТОЧНОЕВРОПЕЙСКОЕ ВРЕМЯ-ДТРО-М50 | ВОСТОЧНОЕВРОПЕЙСКОЕ ВРЕМЯ-ДТРО-М100 | ВОСТОЧНОЕВРОПЕЙСКОЕ ВРЕМЯ-ДТРО-М300 |
| Емкость | 25 м3/d | 50 м3/d | 100 м3/d | 300 м3/d |
| Давление подачи | ≥2 бар | ≥2 бар | ≥2 бар | ≥2 бар |
| Входное соединение подачи | ДН25 | ДН25 | ДН50 | ДН100 |
| Подключение выходного отверстия для пермеата | ДН25 | ДН32 | ДН50 | ДН65 |
| Подключение выходного патрубка концентрата | ДН32 | ДН40 | ДН40 | ДН80 |
| Установленная мощность (кВт) | 22 | 55 | 70 | 120 |
Д x Ш x В (дюймы/мм) | 354x94x110 / 9000x2400x2800 | 354x94x110 / 9000x2400x2800 | 236*2x94x110 / 6000*2x2400x2800 | 472*2x94x110 / 12000*2x2400x2800 |
| Размер контейнера (футы) | 30 | 30 | 20*2 | 40*2 |
| Рабочие параметры | Уровень выздоровления: 60–80% |
| Степень удаления соли: 99% | |
| Расчетная температура: 25°C | |
| Рабочая температура: 5-40°C | |
| Содержание растворенных твердых веществ в подаваемой воде: < 35000 мг/л | |
| Минимальное давление подачи: 2 бар |
| Материалы | Трубопроводы высокого давления: нержавеющая сталь SS316L |
| Трубопроводы низкого давления: ПВХ | |
| Рама салазок: SS304 | |
| Электрический шкаф управления: степень защиты IP54, сталь с алюцинковым покрытием. | |
| Корпус фильтра предварительной очистки: стекловолокно (FRP) | |
| Сосуд высокого давления для обратного осмоса: стекловолокно, 1000 psi (75 бар) |
| Дополнительные конфигурации | 1. Варианты предварительной обработки: DAF / Высокоградиентная магнитная сепарация (HGMS) | |
| 2. Система бустерного насоса | 3. Система перекачки очищенной воды | |
| 4. После лечения: Система реминерализации | 5. Комплект запасных частей на два года | |
Примечание: Окончательная конфигурация может варьироваться в зависимости от качества подаваемой воды и условий на объекте.
