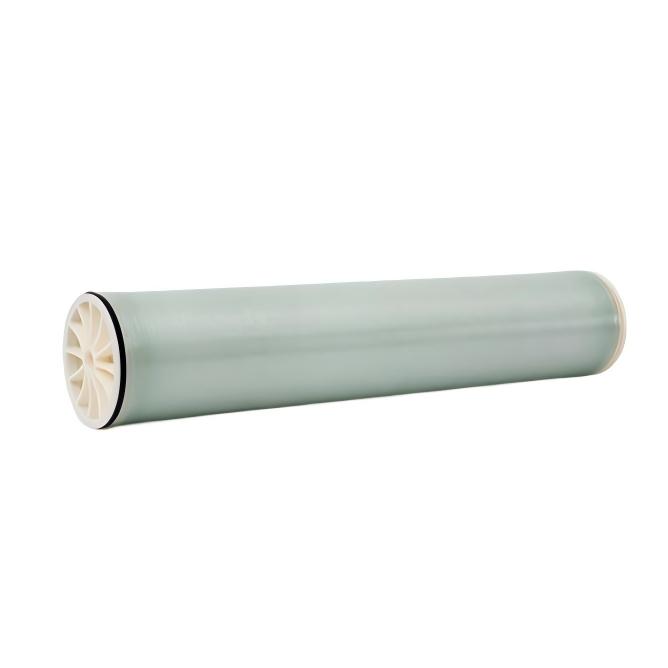

Мембранные элементы серии ZERO с нулевым сбросом жидкости (ZLD)

Name: Мембранные элементы серии ZERO с нулевым сбросом жидкости (ZLD)
Availability: InStock

Серия ZERO Мембранные элементы специально разработаны для применения в системах с нулевым сбросом жидких отходов (ZLD) при работе с промышленными сточными водами с высокой соленостью и высоким содержанием ХПК. В серию входят технологии обратного осмоса, устойчивые к загрязнению, обратного осмоса высокого давления, обратного осмоса сверхвысокого давления и селективной нанофильтрации, что способствует постепенному концентрированию, уменьшению объема и извлечению ресурсов.

Серия ZERO предлагает надежные мембранные решения для систем нулевого сброса сточных вод, работающих в широком диапазоне общего содержания растворенных твердых веществ (TDS) от 5 до 70 г/л.

Основные технические характеристики

Разработан для применения в системах нулевого сброса сточных вод с высокой соленостью и высоким ХПК.
Рассматриваются рабочие давления от низкого до сверхвысокого давления обратного осмоса (до 120 бар).
Стабильная работа в широком диапазоне концентраций общего содержания растворенных твердых веществ (TDS) от 5 до 70 г/л.
Обеспечивает длительные интервалы между чистками и высокую устойчивость к химическим чистящим средствам.

Типичное положение системы

Применяются в качестве основных мембранных элементов в технологических линиях с нулевым сбросом жидкости (ZLD).
Используется в многоступенчатых системах концентрирования и уменьшения объема.
Устанавливается перед термическими процессами, такими как испарители и кристаллизаторы.

ЗАПРОСИТЬ ИНФОРМАЦИЮ СЕЙЧАС

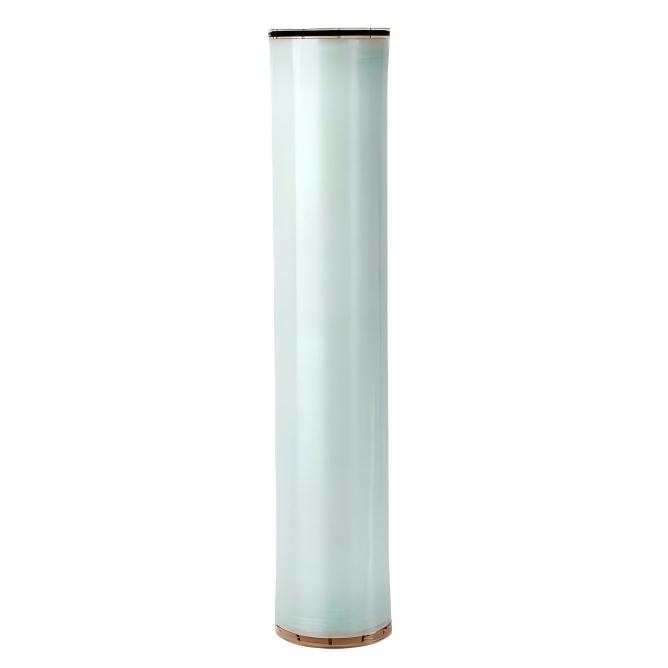

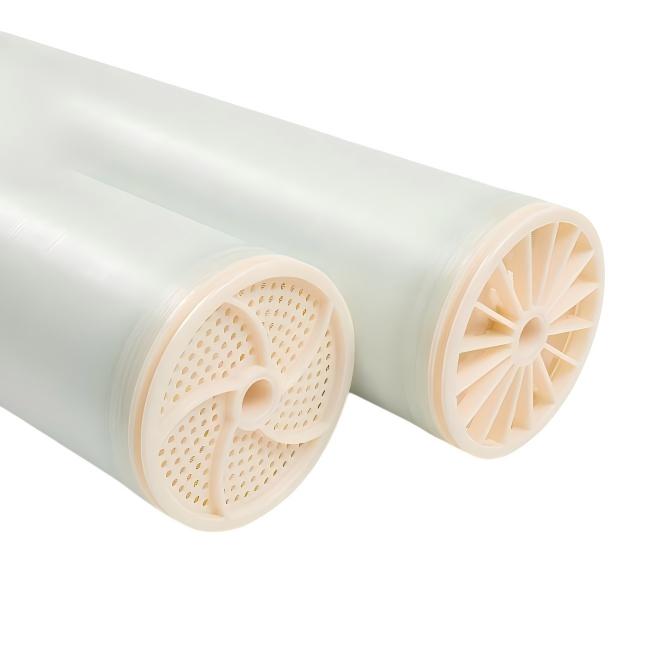

Мембранные элементы серии ZERO с нулевым сбросом жидкости (ZLD)

Мембранные элементы серии ZERO разработаны для решения проблем, связанных с высокосолеными промышленными сточными водами с высоким содержанием ХПК в системах нулевого сброса сточных вод (ZLD).

Благодаря интеграции мембранных структур, устойчивых к загрязнению, улучшенных поверхностных свойств и высокопрочных конструкций, данная серия обеспечивает поэтапную концентрацию и стабильную работу в сложных условиях.

В серии ZERO используются различные типы мембран на разных стадиях солености, что позволяет оптимизировать конфигурацию системы, снизить эксплуатационные расходы и повысить общую эффективность системы нулевого сброса сточных вод.

Принцип мембранного разделения для применений с нулевым сбросом сточных вод (ZLD)

Membrane Separation Principle For Zero Liquid Discharge Applications

Шаг 1 –Входное отверстие для подачи воды с высокой соленостью

Высокосоленые промышленные сточные воды под давлением поступают в мембранный элемент и протекают через разделительный слой, равномерно распределяясь по поверхности мембраны.

Шаг 2 –Разделение мембран при высоком осмотическом давлении

Под действием рабочего давления вода проникает через полупроницаемый мембранный слой, в то время как растворенные соли, органические вещества и загрязняющие примеси задерживаются и концентрируются.

Шаг 3 –Сбор пермеата для повторного использования или последующей обработки

Пермеат собирается через центральную трубку для пермеата и используется повторно или направляется в последующие процессы в зависимости от конфигурации системы.

Шаг 4 –Концентрат для дальнейшего уменьшения объема

Концентрированный рассол выходит из мембранного элемента и поступает на последующие этапы нулевого сброса сточных вод, такие как обратный осмос высокого давления, нанофильтрация или термическая обработка.

Шаг 5 –Непрерывная работа в поперечном потоке для предотвращения загрязнения.

Конструкция с поперечным потоком минимизирует загрязнение и образование накипи в условиях высокой солености, обеспечивая стабильную работу и увеличенные интервалы между очистками.

Основные характеристики

Подходит для промышленных сточных вод с высокой соленостью в системах нулевого сброса сточных вод (ZLD).
Высокая устойчивость к загрязнениям и увеличенный цикл очистки.
Повышенная гидрофильность поверхности мембраны и оптимизированный дзета-потенциал
Высокая устойчивость к давлению для применения в концентрированных рассолах
Поддерживает повторное использование сточных вод и переработку солевых ресурсов.

Типичные области применения

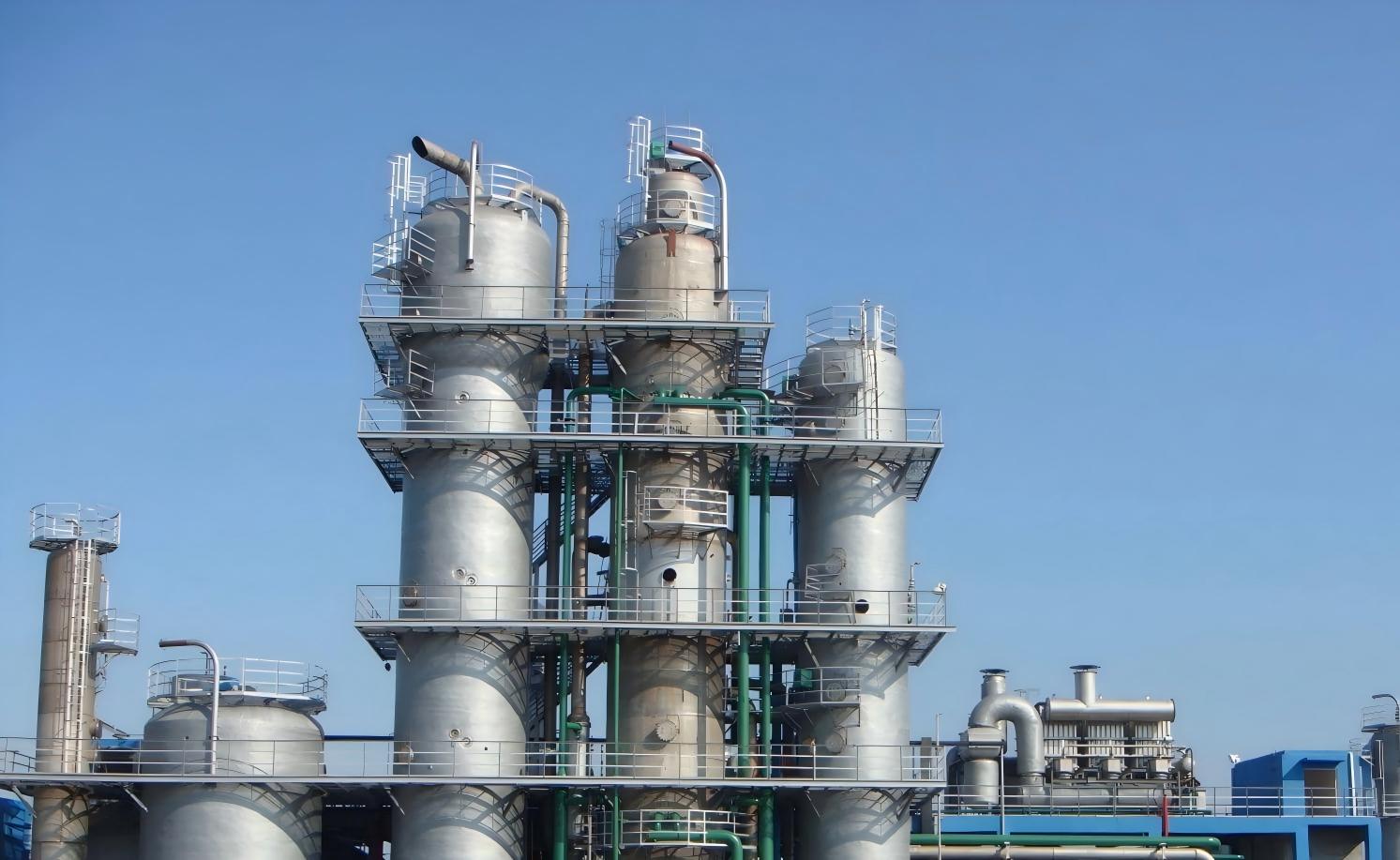

Zero Liquid Discharge Applications Using ZLD Membrane Elements

Сточные воды Источники

• Высокосоленые промышленные сточные воды

• Сточные воды с высоким содержанием ХПК

• Концентрированный рассол, образующийся в результате промышленных процессов

Отрасли и системы

• Системы с нулевым сбросом жидкости (ZLD)

• Химическая и хлорщелочная промышленность

• Очистка сточных вод методом десульфуризации

• Очистка сточных вод текстильной и красильной промышленности

• Системы повторного использования и уменьшения объема промышленных сточных вод

Технические характеристики

Покрытие модели для приложений с нулевым сбросом сточных вод

Модель	Мембранный тип	Типичное содержание растворенных твердых веществ в корме	Этап процесса ZLD
ZERO-FR10	Устойчивый к загрязнению обратный осмос	5–15 г/л	Первичная концентрация и повторное использование
ZERO-HP70	Обратный осмос высокого давления	15–35 г/л	Промежуточная концентрация
ZERO-UHP120	Обратный осмос сверхвысокого давления	35–70 г/л	Усовершенствованная концентрация рассола
ZERO-XS90	Селективная НФ	35–70 г/л	Разделение солей и извлечение ресурсов

Параметры продукта

Модель	Поток пермеата		Стабильное отторжение	Эффективная площадь мембраны		Толщина разделительной прокладки подачи
Модель	ГПД	m³/d	%	ft²	m²	мил
ZERO-FR10	11500	43.5	99,7	400	37.2	34
ZERO-HP70¹	8800	33.3	99,75	400	37.2	34
ZERO-UHP120²	7400	28.0	99,7	400	37.2	34
ZERO-XS90³	8300	31.4	99.0	400	37.2	34

Условия испытаний	Рабочее давление 225 psi (1,55 МПа). Испытание проводилось в растворе NaCl концентрацией 2000 мг/л.
	Температура 25℃, pH 7,0 ± 0,5, степень извлечения 15%.
	^1/2Рабочее давление 800 psi (5,52 МПа). Испытание проводилось в растворе NaCl концентрацией 32000 мг/л.
	Температура 25℃, pH 8,0, степень извлечения 8%.
	³Рабочее давление 100 psi (0,69 МПа). Испытание проводилось в растворе MgSO₄ концентрацией 2000 мг/л.
	Температура 25℃, pH 7,0 ± 0,5, степень извлечения 15%.
	Минимальный уровень удаления солиZERO-FR10 99,6% ZERO-HP70 99,7% ZERO-UHP120 99.65% ZERO-XS9098,5%
Условия и ограничения эксплуатации	Максимальное рабочее давление	600 фунтов на квадратный дюйм (4,14 МПа) ¹1200 фунтов на квадратный дюйм (8,28 МПа) ²1740 фунтов на квадратный дюйм (12,0 МПа)
	Максимальная температура питательной воды	45℃
	Максимальный расход питательной воды SDI15	5
	Максимальная концентрация свободного хлора	<0,1 мг/л
	Максимальное падение давления на элемент	15 фунтов на квадратный дюйм (0,1 МПа)
	Допустимый диапазон pH для химической очистки	1-13
	Допустимый диапазон pH питательной воды в процессе эксплуатации.	2-11
	³Допустимый диапазон pH для химической очистки	2-11
	³Допустимый диапазон pH питательной воды в процессе эксплуатации.	3-10
