Высокоэффективная система флотации с растворенным воздухом на малой глубинеЭто высокоэффективная установка для флотации с использованием растворенного воздуха на небольшой глубине, предназначенная для быстрого отделения взвешенных твердых частиц, масел и жиров от сточных вод.
Благодаря неглубокой конструкции резервуара и оптимизированному распределению воздуха обеспечивается стабильная эффективность осветления при уменьшенных габаритах.

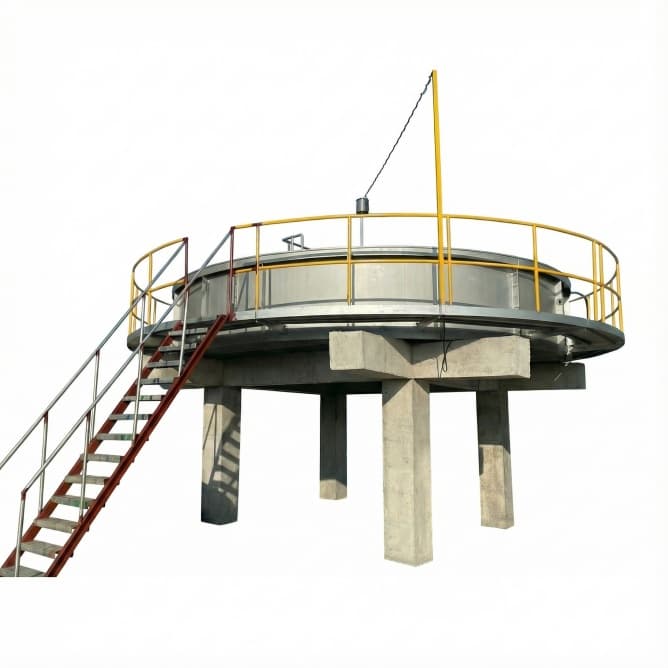

Высокоэффективная система неглубокой флотации с растворенным воздухом (DAF)
Высокоэффективная неглубокая система DAFВ системе используется технология флотации с растворенным воздухом в сочетании с неглубокой конструкцией резервуара для повышения эффективности флотации.
Благодаря образованию мелких пузырьков воздуха, которые прикрепляются к взвешенным твердым частицам и маслам, система обеспечивает быструю флотацию и эффективное разделение в различных условиях эксплуатации.
Основные характеристики
Размещение системы
• Устанавливается после первичной сортировки или выравнивания в качестве стадии разделения твердой и жидкой фаз.
• Может быть установлен перед фильтрационными или мембранными системами для снижения нагрузки.
• Часто интегрируется на этапе, предшествующем биологической обработке, для повышения эффективности.
Типичные области применения
• Предварительная очистка промышленных сточных вод (пищевая, молочная, текстильная, гальваническая и др.)
• Разделение нефти и воды в сточных водах нефтеперерабатывающих и нефтехимических заводов.
• Высокоинтенсивное удаление взвешенных твердых частиц для муниципальных очистных сооружений
• Уточнение информации о ливневых стоках и поверхностном стоке
• Предварительная обработка для мембранных систем (УФ/РО) и третичная очистка

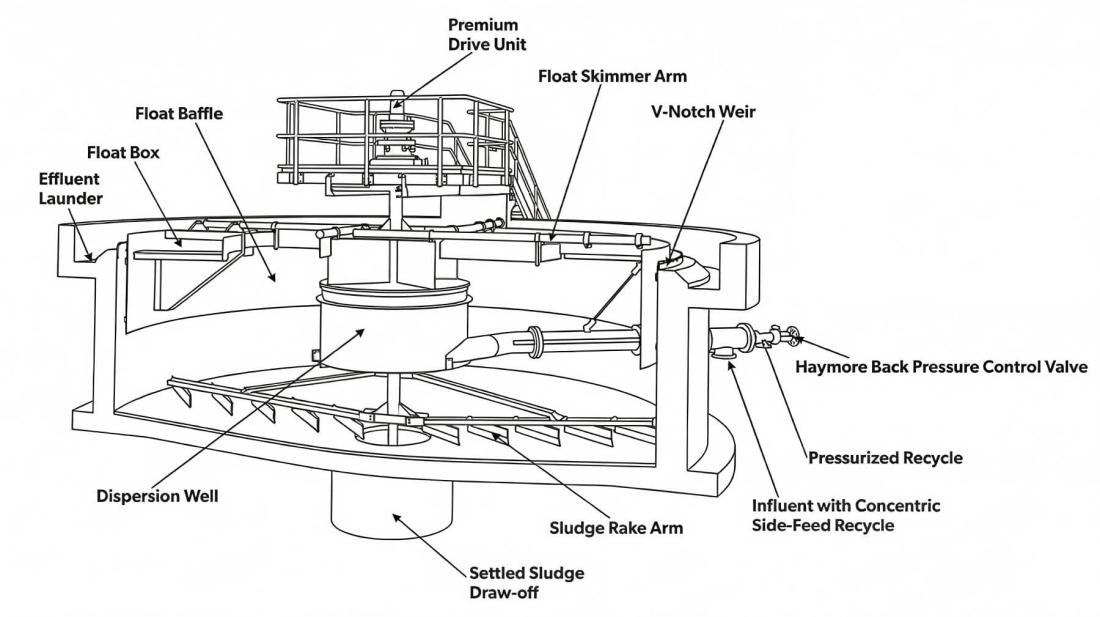

Обзор процесса работы системы HSDAF
Шаг 1 –Распределение притока
Сточные воды поступают в флотационный резервуар и равномерно распределяются по входной зоне.
Шаг 2 –Растворение в воздухе и высвобождение
Вода под давлением, насыщенная воздухом, выпускается, образуя мелкие микропузырьки.
Шаг 3 –Флотационная сепарация
Микропузырьки прикрепляются к взвешенным частицам и маслам, поднимая их на поверхность.
Шаг 4 –Удаление осадка
Всплывший осадок непрерывно удаляется и выгружается для дальнейшей обработки.
Шаг 5 –Сброс осветленных сточных вод
Осветленная вода выходит из системы для последующей обработки или сброса.
Технические характеристики
| Модель | Емкость м³/ч | Размеры резервуара (Д×Х) дюймы / мм | Рабочая нагрузка T | Мощность двигателя kW | Насос-усилитель kW | Воздушный компрессор kW |
| ЭЭТ-С2 | 15 | 79×26 / 2000×650 | 6.5 | 0,5 | 1.5 | 1.5 |
| EET-S2.4 | 20 | 94×26 / 2400×650 | 9.5 | 0,5 | 2.2 | 1.5 |
| ЭЕТ-С3 | 35 | 118×30 / 3000×750 | 13.5 | 0,5 | 4 | 1.5 |
| EET-S3.5 | 50 | 138×31 / 3500×800 | 18 | 0,5 | 5.5 | 1.5 |
| ЭЕТ-С4 | 66 | 157×31 / 4000×800 | 21.5 | 0,5 | 5.5 | 2.2 |
| ЭЭТ-С4.5 | 120 | 177×31 / 4500×800 | 26.5 | 0,5 | 5.5 | 2.2 |
| ЭЭТ-С5 | 100 | 197×31 / 5000×800 | 32.5 | 0,5 | 7.5 | 2.2 |
| ЭЕТ-С6 | 150 | 236×31 / 6000×800 | 43 | 0,5 | 11 | 4 |
| ЭЭТ-С7 | 180 | 276×33 / 7000×850 | 60 | 1.1 | 15 | 4 |
| ЭЭТ-С8 | 250 | 315×33 / 8000×850 | 76 | 1.1 | 18.5 | 5.5 |
| ЭЕТ-С9 | 300 | 354×33 / 9000×850 | 93 | 1.1 | 22 | 5.5 |
| ЭЕТ-С10 | 400 | 394×33 / 10000×850 | 114 | 1.5 | 30 | 5.5 |
| ЭЕТ-С11 | 500 | 433×36 / 11000×925 | 149 | 1.5 | 30 | 5.5 |
| EET-S12 | 750 | 472×36 / 12000×925 | 179 | 1.5 | 30 | 5.5 |
| EET-S13 | 900 | 512×36 / 13000×925 | 210 | 2.2 | 37 | 5.5 |
| ЭЕТ-С14 | 1000 | 551×41 / 14000×1050 | 258 | 2.2 | 37 | 5.5 |
| ЭЭТ-С15 | 1200 | 591×41 / 15000×1050 | 328 | 2.2 | 45 | 5.5 |
| EET-S16 | 1600 | 630×41 / 16000×1050 | 340 | 2.2 | 55 | 5.5 |
| Процесс и производительность | Время гидравлического удержания (HRT): 3–5 мин. |
| Поверхностная нагрузка: 8–15 м³/м²·ч | |
| Производительность/нагрузка очистки: до ~10 м³/м²·ч | |
| Удаление взвешенных твердых частиц: до ~98%+ | |
| Удаление цвета: до ~95% | |
| Удаление ХПК: до ~90% | |
| Расход химикатов: содержание активированного угля снижено до ~150 ppm. | |
| Снижение содержания полимеров: содержание ПАМ снижено примерно на 2 ppm. |
| Технические характеристики и конфигурация | Пневматическая система: Установка для насыщения и рециркуляции сжатого воздуха |
| Введение микропузырьков: интегрированная система генерации микропузырьков. | |
| Удаление накипи: поверхностный скиммер и скребковый узел. | |
| Конструктивные элементы: Несущая конструкция и платформа доступа. | |
| Комплект поставки: Стандартный блок HSDAF с принадлежностями и документацией. |
Примечание: Приведенные выше технические характеристики представляют собой общие конструктивные особенности высокоэффективной системы флотации с использованием растворенного воздуха на небольшой глубине. Окончательная конфигурация определяется на основе качества поступающей воды и требований проекта.
